Kostenloser Schaltplan für die Solaranlage im Camper. Damit klappt der Einbau!

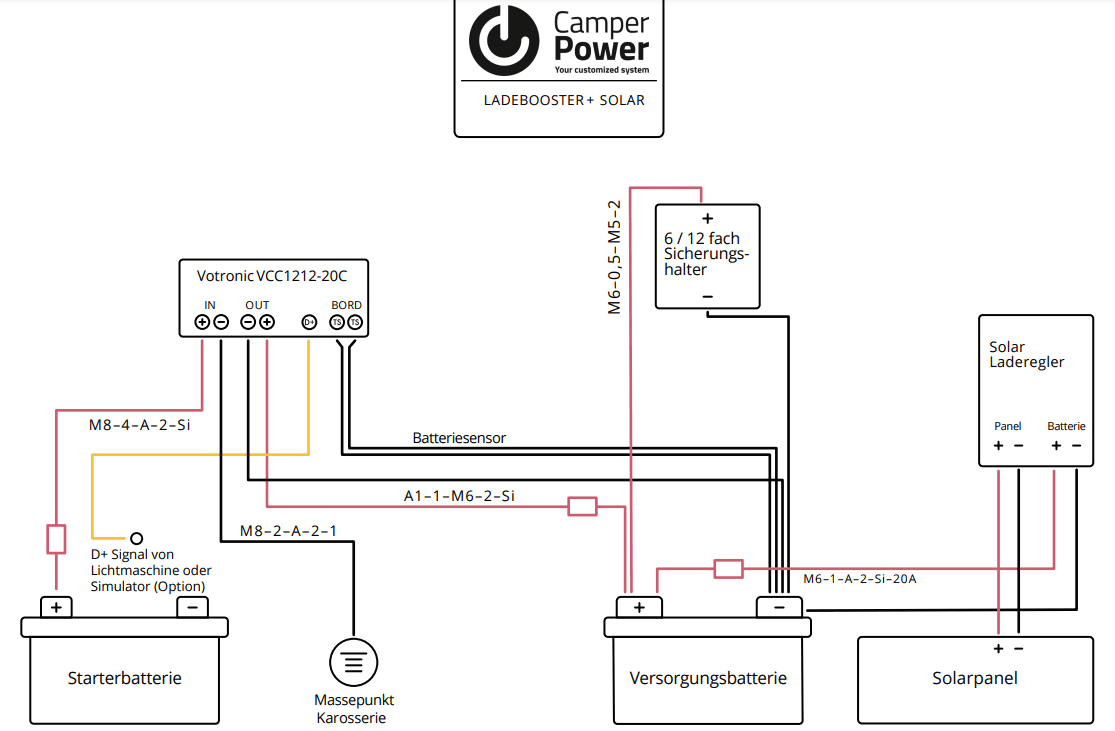

Camper Elektrik Schaltplan: Ladebooster + Solar

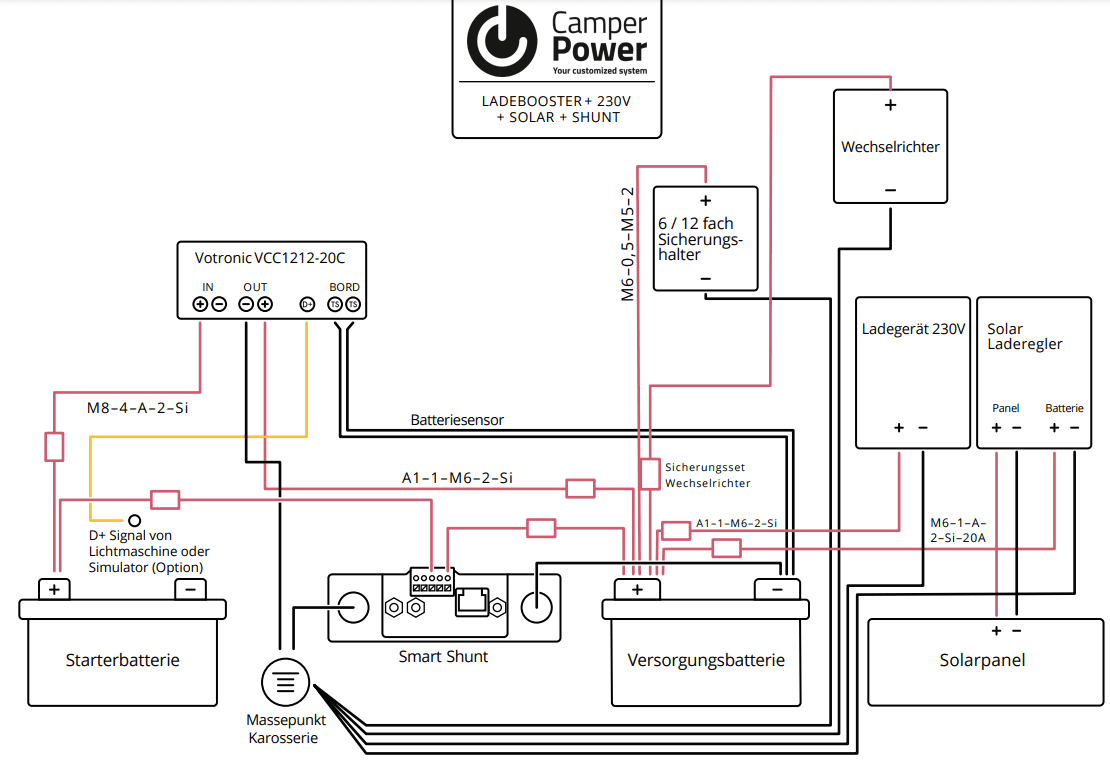

Camper Elektrik Schaltplan: Ladebooster + 230V + Solar + Shunt

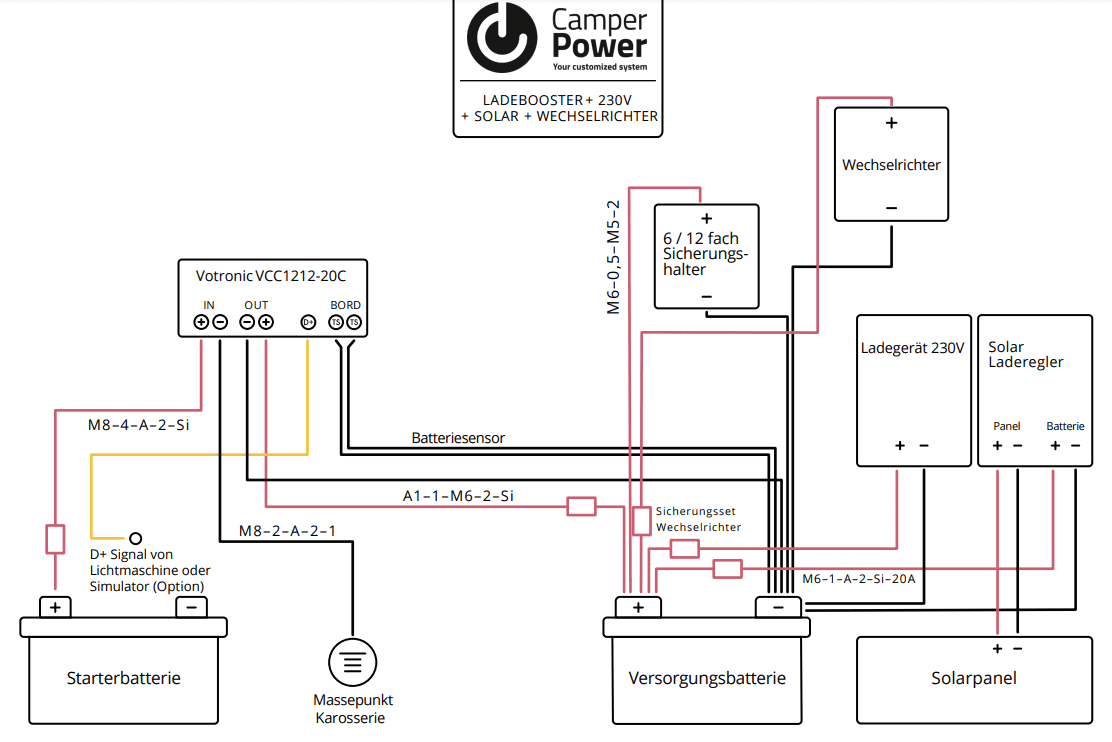

Camper Elektrik Schaltplan: Ladebooster + 230V + Solar + Wechselrichter

Alle Schaltpläne + Aufbauanleitung downloaden (PDF)

Welche Komponenten enthält der Schaltplan für die Solaranlagen im Camper?

Mit Hilfe eines Schaltplans kannst du dich Schritt für Schritt an die Installation deiner Solaranlage auf dem Dach des Campers machen. Zu den wichtigsten Komponenten gehören:

Solarmodul

Um Sonnenenergie zu gewinnen, benötigst du ein oder mehrere Solarmodule. Welche Module für deinen Camper geeignet sind, hängt unter anderem von der verfügbaren Dachfläche, der gewünschten Leistung und dem verwendeten Solar-Laderegler ab.

Batterie

Die Batterie speichert die von der Solaranlage erzeugte Energie und stellt sie für die Verbraucher in deinem Camper bereit. Auch hier gibt es wieder zwei Optionen: eine Lithiumbatterie oder eine AGM-Batterie. Die Lithiumbatterie ist zwar etwas teurer, dafür aber deutlich leichter und bietet eine höhere nutzbare Kapazität als eine AGM-Batterie.

Solar-Laderegler

Ein weiteres wichtiges Element, das in deinem Schaltplan für die Solaranlage im Camper nicht fehlen darf, ist der Solar-Laderegler. Er regelt den Ladestrom der Solarmodule und sorgt dafür, dass die Batterie passend geladen wird. Dadurch wird die Batterie vor einer Überladung geschützt. Die benötigte Größe des Solar-Ladereglers hängt unter anderem von der Leistung der Solarmodule und der Batteriespannung ab.

Absicherung

Um Leitungen und elektrische Komponenten vor zu hohen Strömen und möglichen Schäden zu schützen, gehört eine passende Absicherung zur elektrischen Anlage deines Campers. Die Sicherungen sollten gut zugänglich und entsprechend dem jeweiligen Stromkreis dimensioniert sein.

So baust du den Solar-Regler und die Sicherung richtig ein

Damit dein Camper-Ausbau nach einem Elektrik-Schaltplan gelingt, ist es wichtig, die einzelnen Komponenten genau aufeinander abzustimmen und dem zuvor erstellten Plan zu folgen. Für den Solar-Laderegler ist in unseren Schaltplänen eine 20-A-Sicherung vorgesehen.
Die 20-A-Sicherung wird dabei möglichst nah an der Versorgungsbatterie in die Plusleitung des Solar-Ladereglers integriert und dient dem Schutz der Leitung vor Überstrom. In unserem Schaltplan ist hierfür eine separate Inline-Sicherung vorgesehen.

So schließt du deine Batterie an

Der Solar-Laderegler muss entsprechend den Vorgaben des Herstellers an die Batterie angeschlossen werden, bevor das Solarmodul angeschlossen wird. Die Sicherung wird in die Plusleitung zwischen Solar-Laderegler und Batterie eingesetzt und sollte möglichst nah an der Batterie platziert werden. Die Größe der Sicherung richtet sich nach dem verwendeten Solar-Laderegler, dem Kabelquerschnitt und den Vorgaben des Herstellers. In unserem Schaltplan ist hierfür eine 20-A-Sicherung vorgesehen.

Falls du einen Batteriemonitor mit Shunt verwendest, installierst du diesen entsprechend den Vorgaben des Herstellers. Anschließend kannst du das Solarmodul mit dem Solar-Laderegler verbinden.
